Illustrations de Voodoo3 3500 TV

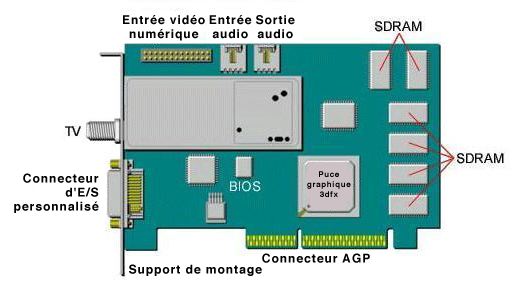

L'illustration qui suit présente la carte 3dfx Voodoo3 3500 TV. Notez l'emplacement du Connecteur d'E/S personnalisé, du connecteur d'entrée du tuner TV, des Connecteurs de sortie et d'entrée audio, et du Connecteur d'entrée vidéo numérique (CCR-601) sur la carte Voodoo3 3500 TV.
Voodoo3 3500 TV
Table des connecteurs sur le Support de montage | Haut |
Connector |
Connects to... |
Entrée d'antenne TV | Signal vidéo qualité de diffusion (RF) du TV Câble ou antenne |
Connecteur d'E/S personnalisé | Le Câble d'E/S personnalisé et le P{od E/S A/V |
Illustration du Câble d'E/S personnalisé |
Illustration de Pod d'E/S A/V |
REMARQUES IMPORTANTES : Les entrées audio gauche et droite sont utilisées pour les signaux audio qui accompagnent une source vidéo connectée à une entrée Composite ou à une entrée S-Vidéo. Si aucune source audio est connectée à ces entrées audio, vous n'obtiendrez alors aucun signal audio associé lorsque vous sélectionnez l'option d'entrée Composite ou S-Vidéo et aucun audio ne sera enregistré si vous essayez d'enregistrer un fichier vidéo de l'une de ces sources. Lorsque l'option Syntoniseur est sélectionnée, les signaux audio associés sont également fournis par le syntoniseur de la carte Voodoo3 3500 TV. Les sorties audio gauche et droite du module A/V-E/S ne peuvent fournir toute la sortie audio pour votre ordinateur. Les signaux audio fournis via ces connecteurs ne proviennent que du syntoniseur de la carte TV Voodoo3 3500, des connecteurs d'entrée audio gauche et droit du module A/V-E/S, ou d'un dispositif audio interne dans votre ordinateur que vous avez raccordé au connecteur d'entrée audio de la carte TV Voodoo3 3500 (comme un câble de sortie audio d'un lecteur de CD-ROM). |
Illustrations des emplacements du bus |
L'illustration suivante présente une disposition classique des emplacements du bus dans un ordinateur. Comparez cette illustration à votre ordinateur pour identifier l'emplacement approprié pour votre nouvelle carte.
Illsutrations des connecteurs VGA |
A diagram of the Monitor Connector on the Custom I/O Cable for your Voodoo3 3500 TV card is shown below along with a table of the corresponding display signals.
Broche 1 | Rouge | |
Broche 2 | Vert | |
Broche 3 | Bleu | |
Broche 4 | (aucun) | |
Broche 5 | Auto-test | |
Broche 6 | Retour rouge | |
Broche 7 | Retour vert | |
Broche 8 | Retour bleu | |
Broche 9 | Puissance DDC (+5V) | |
Broche 10 | Masse numérique | |
Broche 11 | Masse numérique | |
Broche 12 | Données DDC-2B | |
Broche 13 | Sync. horizontale | |
Broche 14 | Sync. verticale | |
Broche 15 | Horloge DDC-2B |
Connecteur d'entrée vidéo numérique |
Voici une illustration du connecteur d'entrée vidéo numérique (CCR-601) et un tableau des signaux correspondants:
Pin 1 | Masse | |
Pin 2 | Données (0) | |
Pin 3 | Masse | |
Pin 4 | Données (1) | |
Pin 5 | Masse | |
Pin 6 | Données (2) | |
Pin 7 | (aucun) | |
Pin 8 | Données (3) | |
Pin 9 | (aucun) | |
Pin 10 | Données (4) | |
Pin 11 | (aucun) | |
Pin 12 | Données (5) | |
Pin 13 | SCL | |
Pin 14 | Données (6) | |
Pin 15 | Masse | |
Pin 16 |
Données (7) | |
Pin 17 | Masse | |
Pin 18 | Horloge vidéo | |
Pin 19 | Masse | |
Pin 20 | (aucun) | |
Pin 21 | Masse | |
Pin 22 | (aucun) | |
Pin 23 | (aucun) | |
Pin 24 | (aucun) | |
Pin 25 | SDA | |
Pin 26 | Masse |
