Voodoo3 3500 TV Schematische Darstellungen

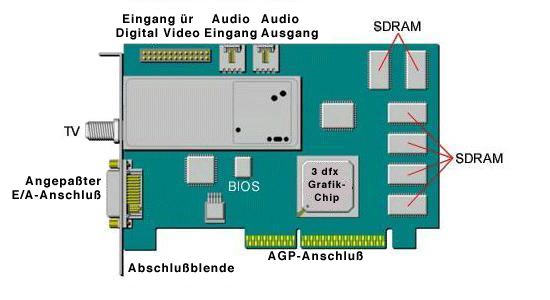

Schematische Darstellung der Karte
Die folgende schematische Darstellung zeigt die Modelle der 3dfx Voodoo3 3500 TV-Karte. Beachten Sie die Positionen des Angepaßten E/A-Anschlusses, des TV-Tuneranschlusses, der Audio Ausgangs- und Audio Eingangsanschlüsse, und des Digital Video Eingangsanschlusses (CCR-601) der Voodoo3 3500 TV-Karte.
Voodoo3 3500 TV
Tabelle der Anschlüsse auf die Abschlußblende | Oben |
Anschluß |
verbindet mit... |
TV-Antenne-Eingang | Rundfunkqualität (RF) Videosignal von Kabel-TV oder Antenne |
Angepaßte E/A-Anschluß | Das beiliegende angepaßte E/A-Kabel und der A/V-E/A Pod |

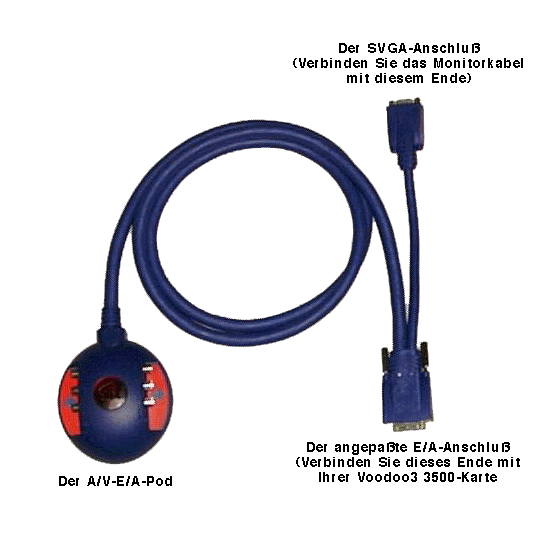

Darstellung des angepaßten E-A-Kabel |

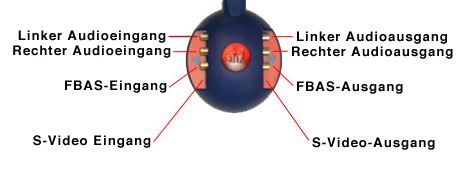

Darstellung des A/V-E/A Pod |
WICHTIGE HINWEISE: Die linken und rechten Audioeingänge werden für die Audiosignale verwendet, die mit einer Videoquelle verbunden sind, die entweder am FBAS-Eingang oder am S-Video-Eingang angeschlossen ist. Wenn keine Audioquelle an diesen Audioeingängen angeschlossen ist, erhalten Sie kein Audiosignal, wenn Sie die FBAS- oder S-Video-Eingangsoption auswählen, und kein Ton wird aufgenommen, wenn Sie versuchen, eine Videodatei von einer dieser Quellen aufzunehmen. Bei Auswahl der Tuner-Option wird das verbundene Audiosignal ebenfalls vom Tuner der Karte Voodoo3 3500 TV bereitgestellt. Die linken und rechten Audioausgänge am A/V-I/O Pod können nicht die gesamte Audioausgabe für Ihren Computer bereitstellen. Die durch diese Anschlüsse gelieferten Audiosignale kommen nur vom Tuner der Karte Voodoo3 3500 TV, von den linken und rechten Audioeingangsanschlüssen am A/V-I/O Pod, oder von einem internen Audiogerät in Ihrem Computer, den Sie am Audioeingangsanschluß der Karte Voodoo3 3500 TV angeschlossen haben (wie beispielsweise das Audioausgangskabel von Ihrem CD-ROM-Laufwerk). |
Darstellung der Bus-Steckplätze |
Die folgende schematische Darstellung zeigt eine typische Anordnung der Bus-Steckplätze im Computer. Vergleichen Sie die Darstellung mit Ihrem Computer, um den richtigen Steckplatz für die neue Karte zu bestimmen.
Darstellung des VGA-Anschlusses |
Im folgenden finden Sie eine schematische Darstellung des Monitoranschlusses auf den angepaßten E/A-Kabel für Ihre Voodoo3 3500 TV-Karte sowie eine Tabelle der entsprechenden Grafiksignale.
Pin 1 | Rot | |
Pin 2 | Grün | |
Pin 3 | Blau | |
Pin 4 | (nicht belegt) | |
Pin 5 | Selbsttest | |
Pin 6 | Masse Rot | |
Pin 7 | Masse Grün | |
Pin 8 | Masse Blau | |
Pin 9 | DDC-Strom (+5V) | |
Pin 10 | Erde digital | |
Pin 11 | Erde digital | |
Pin 12 | DDC-2B Daten | |
Pin 13 | Horizontalsynchronisierung | |
Pin 14 | Vertikalsynchronisierung | |
Pin 15 | DDC-2B-Uhr |
Digitale Video-Eingangsanscluß |
Im folgenden finden Sie eine schematische Darstellung des Digital Video-Eingangs (CCR-601) auf Ihrer Voodoo3 3500 TV-Karte sowie eine Tabelle der entsprechenden Signale:
Pin 1 | Erde | |
Pin 2 | Daten (0) | |
Pin 3 | Erde | |
Pin 4 | Daten (1) | |
Pin 5 | Erde | |
Pin 6 | Daten (2) | |
Pin 7 | (nicht belegt) | |
Pin 8 | Daten (3) | |
Pin 9 | (nicht belegt) | |
Pin 10 | Daten (4) | |
Pin 11 | (nicht belegt) | |
Pin 12 | Daten (5) | |
Pin 13 | SCL | |
Pin 14 | Daten (6) | |
Pin 15 | Erde | |
Pin 16 |
Daten (7) | |
Pin 17 | Erde | |
Pin 18 | Video-Uhr | |
Pin 19 | Erde | |
Pin 20 | (nicht belegt) | |
Pin 21 | Erde | |
Pin 22 | (nicht belegt) | |
Pin 23 | (nicht belegt) | |
Pin 24 | (nicht belegt) | |
Pin 25 | SDA | |
Pin 26 | Erde |
