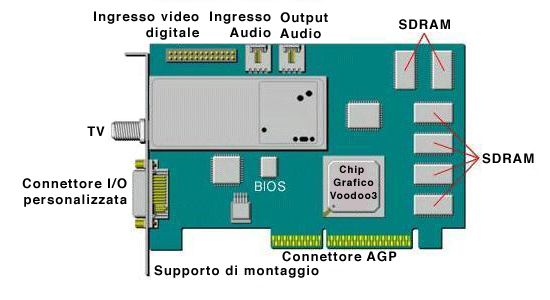

Di seguito è riportato il diagramma modelli della scheda 3dfx Voodoo3 3500 TV. Osservare la disposizione nella modello della scheda Voodoo3 3500 TV: Connettore I/O personalizzata, connettore ingresso sintonizzatore TV, connettori Output Audio ed Ingresso Audio, ed il Connettore ingresso video digitale (CCR-601).
Voodoo3 3500 TV
Tabella di connettori sul supporto di montaggio | Alto |
Connettorr |
Connette con... |
Ingresso antenna TV | Segnale video di qualità diffusione (RF) dalla TVCavo o antenna |
Connettore I/O Personalizzato | Il Cavo I/O Personalizzato ed il Pod I/O A/V inclusi |

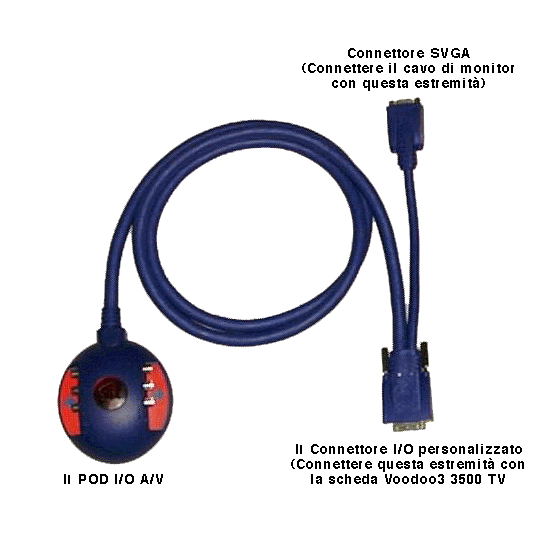

Diagramma dello Cavo I/O Personalizzato |

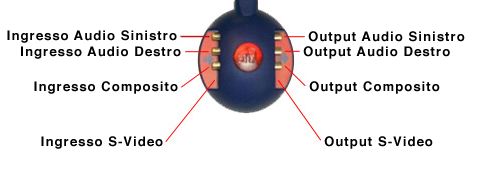

Diagramma dello Pod I/O A/V |
NOTE IMPORTANTI: gli ingressi audio sinistro e destro vengono utilizzati per il segnale sonoro che accompagna il video della sorgente collegata ad uno degli appositi ingressi, quello Composito oppure quello S-Video. Per cui, se non viene collegata alcuna sorgente sonora su tali ingressi, nel momento in cui viene selezionata l'opzione Composito o S-Video, non verrà inciso nessun audio sulla registrazione video proveniente da uno degli ingressi impostati. Con selezionata l'opzione Ricevitore, invece, i segnali audio abbinati a quelli video vengono inviati automaticamente dal ricevitore della scheda Voodoo3 3500 TV. Le uscite audio destro e sinistro sul pannello A/V-I/O non sono nella condizione di gestire tutte le uscite audio del computer. I segnali audio su tali connettori provengono soltanto dal ricevitore della scheda Voodoo3 3500 TV oppure dai connettori audio d'ingresso sinistro e destro sul pannello A/V-I/O oppure da un dispositivo audio interno installato nel computer e collegato all'apposito connettore d'ingresso sulla scheda stessa (come il cavetto di uscita proveniente dall'unità del CD-ROM). |
Diagramma di Slot del Bus |
Il diagramma che segue mostra il tipico layout degli slot del bus in un computer. Confrontare il diagramma con gli slot presenti nel computer, in modo da identificare quello appropriato per la nuova scheda.
Diagramma di Connettore VGA |
Di seguito sono riportati il diagramma del Connettore I/O Personalizzato della scheda Voodoo3 3500 TV e una tabella dei segnali video corrispondenti.
Pin 1 | Rosso | |
Pin 2 | Verde | |
Pin 3 | Blu | |
Pin 4 | (niente) | |
Pin 5 | Auto-Test | |
Pin 6 | Ritorno Rosso | |
Pin 7 | Ritorno Verde | |
Pin 8 | Ritorno Blu | |
Pin 9 | Potenza DDC (+5V) | |
Pin 10 | Massa digitale | |
Pin 11 | Massa digitale | |
Pin 12 | DDC-2B Data | |
Pin 13 | Sincr. orizzontale | |
Pin 14 | Sincr. verticale | |
Pin 15 | Orologio DDC-2B |
Connettore ingresso video digitale |
Di seguito sono riportati il diagramma del Connettore Ingresso Video Digitale (CCIR-601) della scheda Voodoo3 3500 TV e una tabella dei segnali video corrispondenti:
Pin 1 | Massa | |
Pin 2 | Data (0) | |
Pin 3 | Massa | |
Pin 4 | Dati (1) | |
Pin 5 | Massa | |
Pin 6 | Dati (2) | |
Pin 7 | (niente) | |
Pin 8 | Dati (3) | |
Pin 9 | (niente) | |
Pin 10 | Dati (4) | |
Pin 11 | (niente) | |
Pin 12 | Dati (5) | |
Pin 13 | SCL | |
Pin 14 | Dati (6) | |
Pin 15 | Massa | |
Pin 16 |
Dati (7) | |
Pin 17 | Massa | |
Pin 18 | Orologio Video | |
Pin 19 | Massa | |
Pin 20 | (niente) | |
Pin 21 | Massa | |
Pin 22 | (niente) | |
Pin 23 | (niente) | |
Pin 24 | (niente) | |
Pin 25 | SDA | |
Pin 26 | Massa |
