Diagramas de Voodoo3 3500 TV


Diagrama de la tarjeta

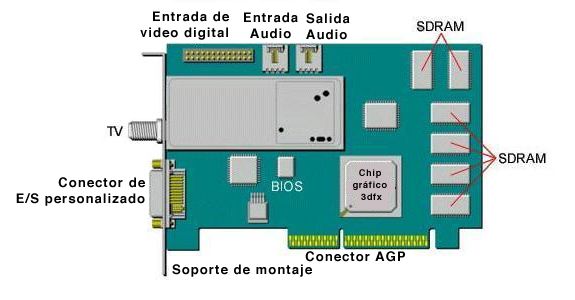

El siguiente diagrama muestra la carta 3dfx Voodoo3 3500 TV. Observe las posiciones del Conector de E/S personalizado, el conector de entrada del sintonizador de TV, los conectores de Salida de Audio y Entrada de Audio, y el Conector de entrada de vídeo digital (CCR-601) de la carta Voodoo3 3500 TV.

Voodoo3 3500 TV


Tabla de los conectores  en el Soporte de montaje Arriba

Conector

Conecta a...

Entrada de antena TV Señal de vídeo de calidad difusora (RF) desde el TVCable o la antena
Conector de E/S personalizado El cable de E/S personalizado y el Pod de E/S A/V incluidos

Diagrama del Cable de E/S personalizado

Arriba

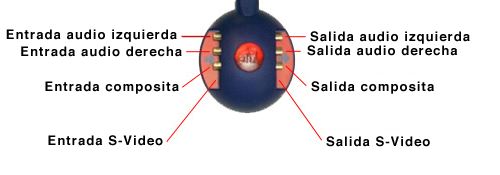

Diagrama del Pod de E/S A/V

Arriba

IMPORTANT NOTAS IMPORTANTES: Las Entradas de Audio Derecha e Izquierda se usan para las señales de audio que acompañan a una fuente de vídeo conectada a cualesquiera de las Entradas de Vídeo Compuesto o S-Video. Si no hay fuente de audio conectada a estas entradas de audio, entonces Ud. no escuchará una señal de audio que lo acompañe cuando seleccione la opción de entrada de Vídeo Compuesto o S-Video y no se grabará audio si intenta grabar un archivo de vídeo de una de esas fuentes. Cuando se selecciona la opción de Sintonizador, las señales de audio que las acompañan también son provistas por el sintonizador de la tarjeta de TV Voodoo3 3500.

Las Salidas de Audio Izquierda y Derecha en el Receptáculo A/V-I/O no pueden proporcionar la salida de audio completa para su ordenador. Las señales de audio que se entregan a través de estos conectores provienen sólo del sintonizador de la tarjeta de TV Voodoo3 3500 o de los conectores de Entrada de Audio Izquierda y Derecha en el Receptáculo A/V-I/O o de un dispositivo de audio interno en su ordenador que Ud. haya conectado al conector de Entrada de Audio en la tarjeta de TV Voodoo3 3500 (como un cable de salida de audio de la unidad de CD-ROM).


Diagrama de ranuras de bus

Arriba

El siguiente diagrama muestra la disposición habitual de las ranuras de bus de un ordenador. Compare este diagrama con su equipo con el fin de identificar la ranura adecuada para la nueva tarjeta.


Diagrama de conector VGA

Arriba

A continuación, se muestran un diagrama del conector del monitor del Cable de E/S personalizado  para la carta Voodoo3 3500 TV y una tabla de las señales de vídeo correspondientes.

Pin 1 Rojo
Pin 2 Verde
Pin 3 Azul
Pin 4 (ninguno)
Pin 5 Auto- Test
Pin 6 Retorno Rojo
Pin 7 Retorno Verde
Pin 8 Retorno Azul
Pin 9 Potencia DDC (+5V)
Pin 10 Tierra Digital
Pin 11 Tierra Digital
Pin 12 Datos DDC-2B
Pin 13 Sincr. horizontal
Pin 14 Sincr. vertical
Pin 15 Reloj DDC-2B

Conector de entrada de vídeo digital

Arriba

Seguidamente, se muestran un diagrama del Conector de entrada de vídeo digital (CCR-601) de la carta Voodoo3 3500 TV y una tabla de las señales de vídeo correspondientes:

Pin 1 Tierra
Pin 2 Datos (0)
Pin 3 Tierra
Pin 4 Datos (1)
Pin 5 Tierra
Pin 6 Datos (2)
Pin 7 (ninguno)
Pin 8 Datos (3)
Pin 9 (ninguno)
Pin 10 Datos (4)
Pin 11 (ninguno)
Pin 12 Datos (5)
Pin 13 SCL
Pin 14 Datos (6)
Pin 15 Tierra

Pin 16

Datos (7)
Pin 17 Tierra
Pin 18 Reloj de vídeo
Pin 19 Tierra
Pin 20 (ninguno)
Pin 21 Tierra
Pin 22 (ninguno)
Pin 23 (ninguno)
Pin 24 (ninguno)
Pin 25 SDA
Pin 26 Tierra
