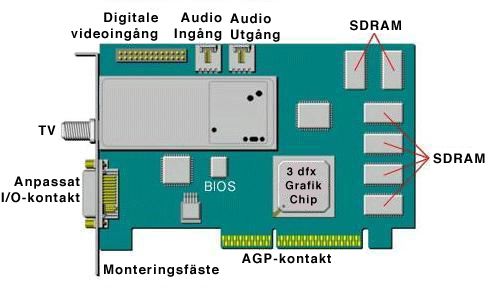

Schemat nedan visar modeller av kortet 3dfx Voodoo3 3500 TV. Observera platserna för Anpassat I/O-kontakt, TV-tuner ingångskontakt, Audio Utgångs- och Audio Ingångskontakter, och den Digitale Videoingångskontakt (CCR-601) på Voodoo3 3500 TV-kortet.
Voodoo3 3500 TV
| Kontaktabell på monteringsfäste | Upp |
Kontakt |
förbinda med... |
| TV Antennsingång | Rundradiokvalitet (RF) vide signal från KabelTV eller antenn |

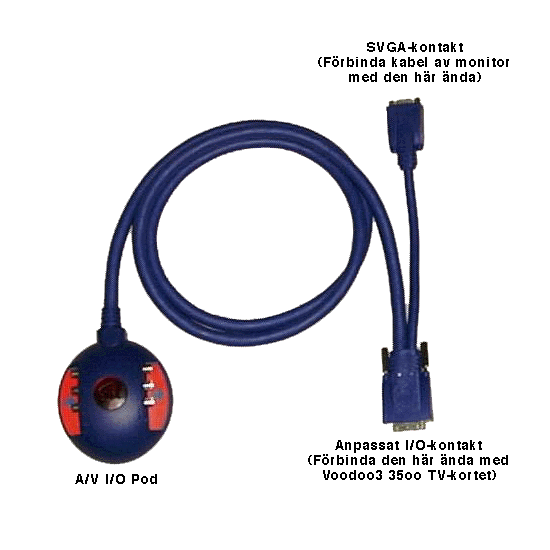

| Anpassat I/O-kontakt | Anpassat I/O-kabel och A/V-I/O Pod |
| Översikt över Anpassat II/O-kabel |

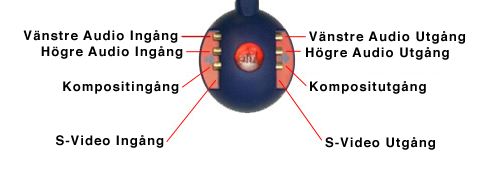

| Översikt över A/V-I/O Pod |
VIKTIGAR ANTECKNINGAR: Vänster och höger audioingång används för audiosignaler som hör till en videokälla som anslutits till antingen Komposit-ingången eller S-Video-ingången. Om ingen audiokälla är ansluten till dessa audioingångar, kommer du inte att få en tillhörande audiosignal när du väljer alternativet Komposit eller S-Video och inget ljud kommer att spelas in om du försöker spela in en videofil från en av dessa källor. När du har valt alternativet Tuner, tillhandahålls tillhörande audiosignaler även av Voodoo3 3500 TV-kortets tuner. Vänster och höger audioutgång på A/V-I/O Pod kan inte återge hela ljuduppspelningen för din dator. Audiosignalerna som kommer genom dessa anslutningar kommer endast från Voodoo3 3500 TV-kortets tuner, eller från vänster och höger audioingångsanslutning på A/V-I/O Pod, eller från en inbyggd audioutrustning i din dator som du har anslutit till audioingångsanslutningen på Voodoo3 3500 TV-kort (som en CD-ROM-enhets audioutgångskabel). |
| Översikt över busskortplats |
Bilden nedan visar hur busskortplatserna i en dator normalt är utformade. Jämför bilden med din dator för att hitta rätt kortplats för det nya kortet.
| Översikt över VGA-kontakt |
Schemat nedan visar Monitorkontakten på Anpassat I/O-kabel av Voodoo3 3500 TV-kortet och en tabell med motsvarande skärmsignaler.
 |
Pin 1 | Röd |
| Pin 2 | Grön | |
| Pin 3 | Blå | |
| Pin 4 | (någon) | |
| Pin 5 | Auto-test | |
| Pin 6 | Röd Återgång | |
| Pin 7 | Grön Återgång | |
| Pin 8 | Blå Återgång | |
| Pin 9 | DDC potens (+5V) | |
| Pin 10 | Digital Jord | |
| Pin 11 | Digital Jord | |
| Pin 12 | DDC-2B Data | |
| Pin 13 | Horisontal Sync. | |
| Pin 14 | Vertikal Sync. | |
| Pin 15 | DDC-2B Klocka |
| Digitale Videoingångskontakt |
Ett schema över Digitale Videoingångskontakt (CCIR-601) på Voodoo3 3500 TV-kortet och en tabell med motsvarande ingångssignaler visas nedan:
 |
Pin 1 | Jord |
| Pin 2 | Data (0) | |
| Pin 3 | Jord | |
| Pin 4 | Data (1) | |
| Pin 5 | Jord | |
| Pin 6 | Data (2) | |
| Pin 7 | (någon) | |
| Pin 8 | Data (3) | |
| Pin 9 | (någon) | |
| Pin 10 | Data (4) | |
| Pin 11 | (någon) | |
| Pin 12 | Data (5) | |
| Pin 13 | SCL | |
| Pin 14 | Data (6) | |
| Pin 15 | Jord | |
Pin 16 |
Data (7) | |
| Pin 17 | Jord | |
| Pin 18 | Videoklocka | |
| Pin 19 | Jord | |
| Pin 20 | (någon) | |
| Pin 21 | Jord | |
| Pin 22 | (någon) | |
| Pin 23 | (någon) | |
| Pin 24 | (någon) | |
| Pin 25 | SDA | |
| Pin 26 | Jord |
